ЭПР3-005
Доступен для скачивания
краткий каталог продукции:
Цена: 23964 руб.
Электропривод поворотный ЭПР3-005 применяется для дистанционного и местного управления запорной арматурой таких типов, как кран шаровой, затвор поворотный и т. п.
Особенности:
Особенности:
- Привод устанавливается вертикально присоединением ISO 5211 вниз
- Высокий крутящий момент
- Встроенная защита от перегрева
- Индикатор положения затвора
- Управление открытием/закрытием привода с помощью одного выключателя
Для ручного управления в качестве выключателя К можно использовать кнопки с фиксацией AR-XB2-BT, AR-XB2-BS, SD16-22ATA, антивандальные кнопки с фиксацией или переключатели на 2 положения SD16-V-22IR, SD16-V-22K, AR-XB2-BD, AR-XB2-BJ, AR-LA800E-BLSM, AR-XB2-BG
Технические характеристики:
| Параметр | Значение |
| Тип двигателя
| Асинхронный
|
| Крутящий момент
| 50 Н∙м
|
| Время поворота на 90°
| 16 с
|
| Питание
| =24 В
|
| Ток, мощность
| 200 мА, 4 Вт
|
| Угол поворота выходного вала
| 90° ± 10°
|
| Посадочный размер
| Звезда 14×14 мм
|
| Условия эксплуатации
| −15...+60°C, ≤ 90%RH
|
| Габаритные размеры | 89×126,5×105 мм |
| Длина провода | 600 мм ± 15 мм |
| Вес | 882 г |
Таблица выбора электропривода ЭПР3-005:
| Модель привода
| Ду крана КПР, мм
| ||||||
| -2 | -3 | -2Ф | -3Ф | -Т3-L | -T3-T | -Т3Ф | |
 |  |  |  |  |  | ||
| ЭПР3-005
| 25-50
| 50
| |||||
Если посадочный размер привода больше посадочного размера крана, то нужно использовать переходник типа «звезда-квадрат» ПП84, при необходимости – в комбинации с переходником «квадрат-квадрат» ПП44.

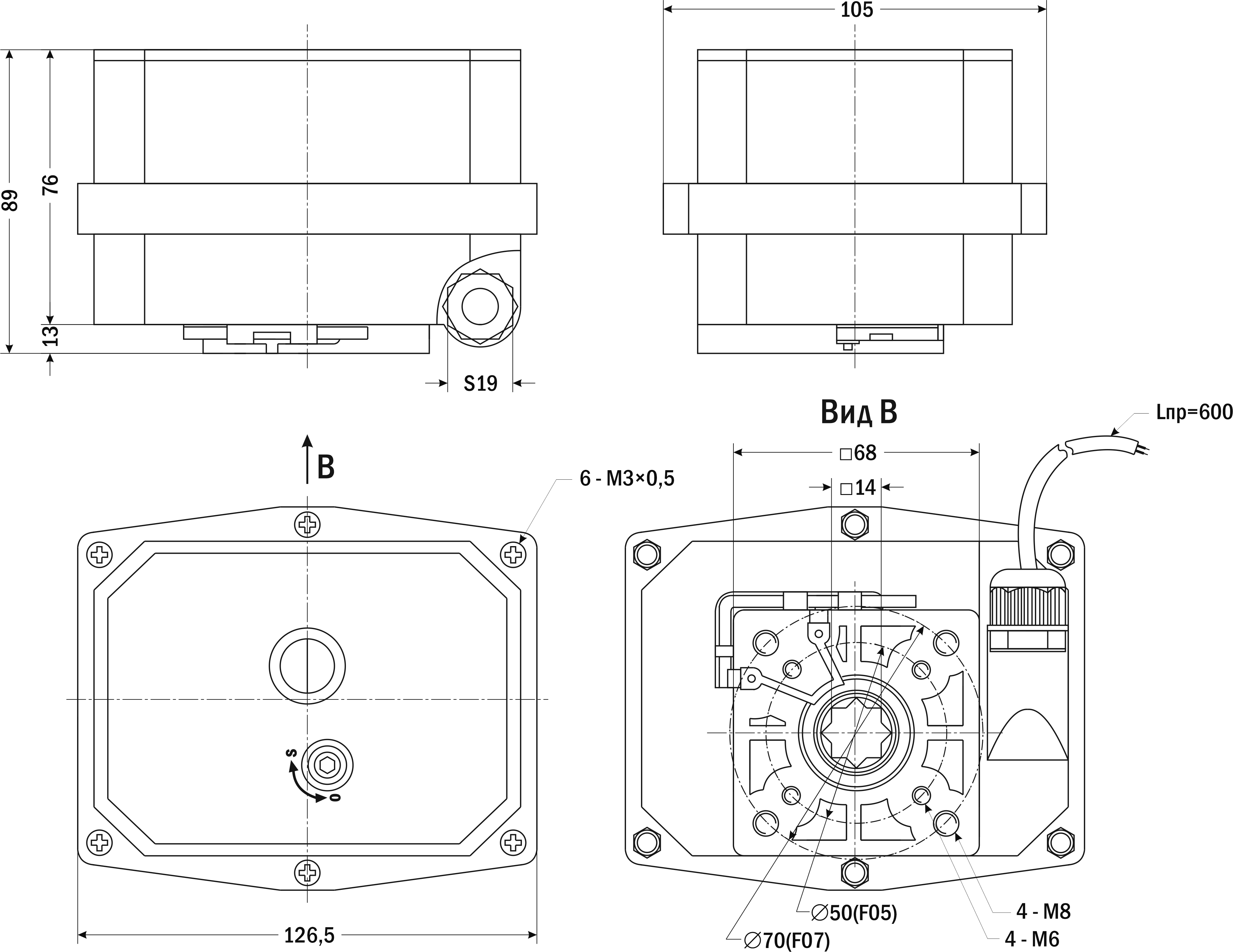

| Габаритные размеры |
 |
Версия: 2024-03-11-ШАР
| Документ | Дата обновления |
| Паспорт на ЭПР3-005 | 13.03.2024 |
