КПР-Т3Ф с электроприводом ЭПР1
Доступен для скачивания
краткий каталог продукции:
Цена: 78204 ... 168597 руб.
Кран шаровой трехходовой фланцевый КПР-Т3Ф с электроприводом ЭПР1 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Угол полного поворота: 90°
- Долгий срок службы
- Поставляется в сборе с монтажным крепежом КМКУ и переходником ПМКУ
| Параметр
| Значение
|
| Тип крана
| L (переключающий) |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус |
| Материал | Корпуса: нержавеющая сталь
Уплотнения: PTFE |
| Температура рабочей среды | −20...+150°С
|
| Рабочее давление | 0,0...1,6 МПа
|
| Диаметр условного прохода | 50...100 мм |
| Присоединение крана
| Резьбовое F2"...F4" |
| Стандарт присоединения крана к приводу
| ISO5211
|
| Модель электропривода | ЭПР1 |
| Питание электропривода | ~220 В, =24 В или от трехфазной сети ~380 В |
Модификации:
| Модель
| Ду, мм
| Kv, м³/ч
| Присоединение
| Посадочный размер крана, мм
| Вес, кг
|
| КПР-Т3Ф-050 FSP | 50
| 229
| F2"
| 17×17
| 13,74
|
| КПР-Т3Ф-065 FSP | 65
| 404
| F2½"
| 17×17 | 18,38
|
| КПР-Т3Ф-080 FSP | 80
| 573
| F3"
| 22×22 | 24,05
|
| КПР-Т3Ф-100 FSP | 100
| 936
| F4"
| 22×22 | 32,37
|
Таблица выбора привода для крана КПР-Т3Ф:
| Модель крана | Посадочный размер, мм | Крутящий момент, Н·м | Модель привода | ||
| Пневмоприводы | Электропривод | ||||
| ППР1 | ППР2 | ЭПР1 | |||
| КПР-Т3Ф-050
| 17×17
| 60 | −092, −105*, −125*
| −092, −105*, −125*
| −015 |
| КПР-Т3Ф-065
| 17×17
| 90
| −092, −105*, −125*
| −092, −105*, −125*
| −015
|
| КПР-Т3Ф-080
| 22×22
| 110
| −105, −125, −140*
| −060, −100*
| |
| КПР-Т3Ф-100
| 22×22
| 160
| −125, −140*
| −105, −125, −140*
| −060, −100*
|
* Приводы, отмеченные "*", имеют больший посадочный размер. В случае необходимости их установки на кран (высокое давление среды, срочная замена и т.д.) следует использовать переходник типа «звезда-квадрат» ПП84.
В штатном режиме рекомендуется выбирать приводы без *.

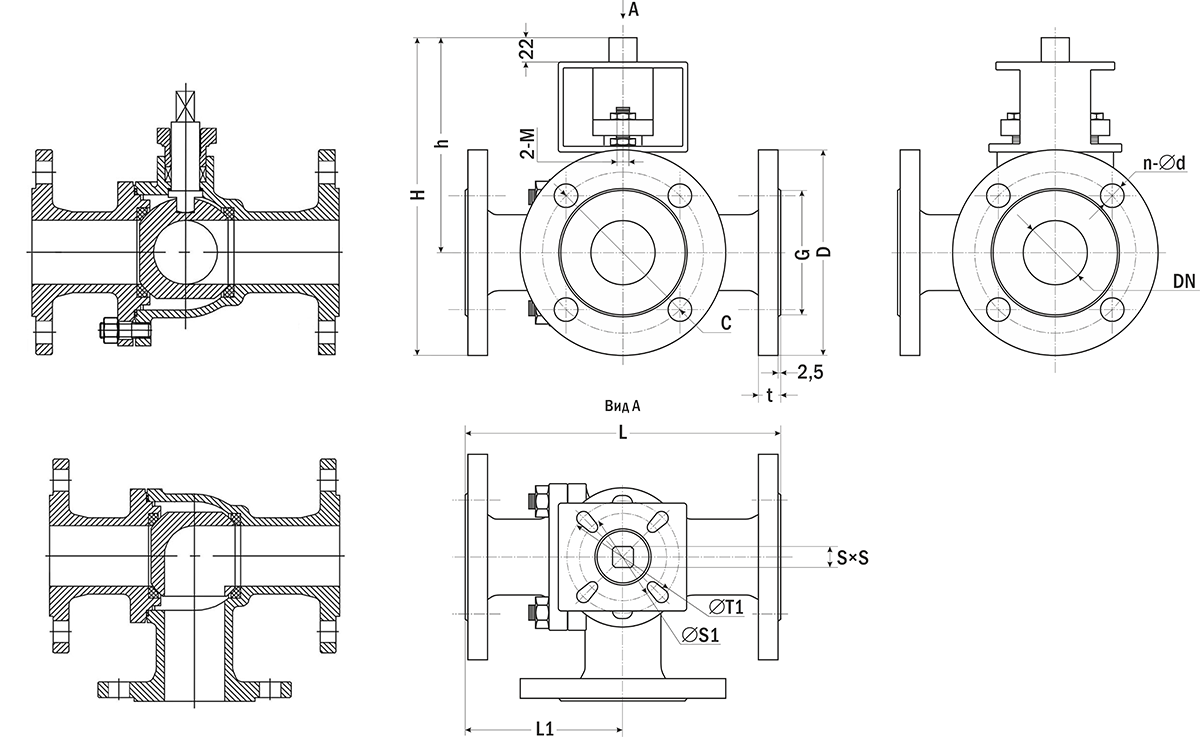

| Габаритные размеры
|
 |
| Модель
| DN
| Размеры, мм
| |||||||||||||
| C
| D
| G
| h
| H
| L
| L1
| 4-M
| n-∅d | t
| S1
| T1
| S×S | |||
| КПР-Т3Ф-050 | 50
| 125
| 158
| 95
| 175
| 250
| 244
| 122
| M8
| 4-18
| 18
| 49
| 73
| 17×17 | |
| КПР-Т3Ф-065 | 65
| 144
| 178
| 119
| 185
| 275
| 262
| 131
| M10
| 4-18
| 18
| 68
| 104
| 17×17 | |
| КПР-Т3Ф-080 | 80
| 158
| 194
| 122
| 210
| 305
| 280
| 140
| M10
| 8-18
| 18
| 100
| 126
| 22×22 | |
| КПР-Т3Ф-100 | 100
| 178
| 213
| 144
| 230
| 340
| 320
| 160
| M10
| 8-18
| 22
| 100
| 126
| 22×22 | |
Версия: 2022-06-24-ЛВС
| Документ | Дата обновления |
| Паспорт на КПР-Т3Ф | 19.05.2023 |
